Produktübersicht

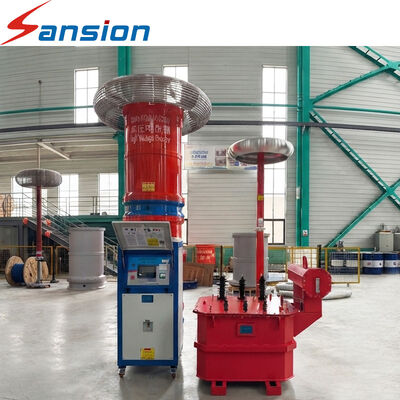

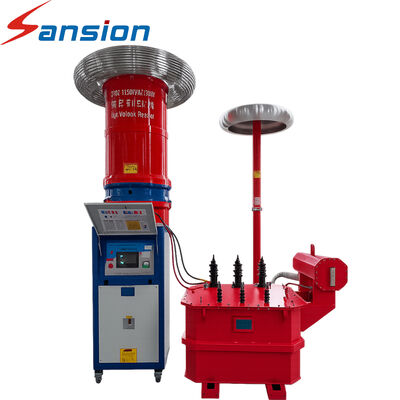

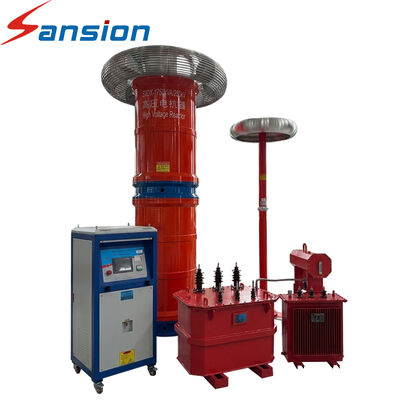

Das High Capacity Series Resonant Test System ist für anspruchsvolle Hochspannungsanwendungen konzipiert, bei denen sorgfältig entwickelte AC-Testlösungen erforderlich sind.

Bei ausgewählten Projekten für besonders hohe Spannungen und für ausgewählte Projekte für ultrahohe Spannungen müssen bei der Auswahl der Ausrüstung die erforderliche Prüfspannung, die Kapazität des Prüfobjekts, der Nennstrom, die Betriebsfrequenz,Dauer der Prüfung, Isolationskoordination und Messanforderungen.

Das System verwendet eine Resonanz in variabler Frequenz, um eine hohe Wechselstrom-Prüfspannung durch einen Resonanzkreislauf zu erzeugen.Eine geeignete Konfiguration kann eine hohe Prüfspannung liefern, ohne dass die Eingangsversorgung die vollständige Reaktionsleistung der kapazitiven Prüflast liefern muss.

Das System kann für ausgewählte EHV-Kabel, GIS, Transformatoren und andere Testanwendungen für Hochspannungsgeräte entwickelt werden.Für jedes Prüfobjekt und jedes Prüfverfahren muss die endgültige Eignung bestätigt werden..

Hauptmerkmale

• Konfigurierbarer Hochspannungsausgang.

• Nennkapazität, die für die Anwendung ausgewählt wurde.

• Modulare Hochspannungsreaktorkombinationen, soweit zutreffend.

• Variable Frequenz-Resonanzsteuerung.

• Hochspannungsmessung und Überwachung.

• Konfigurierbarer Überspannungs- und Überstromschutz.

• Projektspezifische Kontroll- und Anschlussvorkehrungen.

• Technische Unterstützung für große Labor- und Umspannwerksprojekte.

Prüffunktionen

EHV-Kabel AC-Widerstandsprüfung

Unterstützt spezifizierte Prüfungen auf kompatiblen Hochspannungskabelsystemen innerhalb der Spannungs-, Kapazitäts- und Kapazitätsgrenzen des Systems.

Prüfung von GIS- und Unterstationsausrüstung

Kann so konfiguriert werden, dass ausgewählte GIS- und Umspannstationsausrüstung einer entsprechenden Wechselstromprüfung standhält.

Prüfung der Transformatoren

Unterstützt spezifizierte Wechselstromprüfungen mit kompatiblen Transformatorkonfigurationen.

Regulierung von Resonanz und Spannung

Das Steuerungssystem passt die Betriebsfrequenz an, um Resonanz zu erzeugen und die Prüfspannung innerhalb der Betriebsgrenzen der Ausrüstung zu regulieren.

Messung und Dokumentation

Ein kompatibles Messsystem zeichnet die relevanten Prüfparameter für die Dokumentation und technische Prüfung auf.

Anwendungen

• EHV-Stromübertragungsvorhaben

• Prüfstellen für Hochspannungskabel

• Herstellung und Prüfung von GIS

• Prüflaboratorien für Leistungstransformatoren

• Nationale und regionale Prüfstellen

• Projekte zur Inbetriebnahme von Unterstationen

• Forschungseinrichtungen für Elektroausrüstung

Wichtige Beschaffungsaufgaben

Auswahl von Spannung und Kapazität:Beide müssen anhand der erforderlichen Prüfspannung, Lastkapazität und Betriebsbedingungen bewertet werden.

Reaktorkonfiguration:Die Anzahl und Kombination der Reaktorabschnitte sollte den elektrischen Anforderungen des Prüfobjekts entsprechen.

Standort- und Laborplanung:Es müssen die Bereitstellungsmöglichkeiten, die Erdung, die Anlagefläche, der Transport und die Sicherheitsschnittstellen berücksichtigt werden.

Messanforderungen:Der Spannungsteil und das Messsystem müssen für die angegebenen Prüfbedingungen geeignet sein.

Normen und Dokumentation:Das Projekt sollte vor der endgültigen Auswahl der Ausrüstung die einschlägigen Normen und die genauen Konformitätsanforderungen ermitteln.

Häufig gestellte Fragen

F1: Können Sie ein 330-kV-, 400-kV- oder höherer Serienresonanzsystem liefern?

Die erforderliche Leistungsklasse und das Systemdesign hängen von der beabsichtigten Prüfungsanwendung und den tatsächlichen technischen Spezifikationen ab.

F2: Bedeutet eine höhere Nennspannung immer, dass ein System mit höherer Kapazität benötigt wird?

Nein, die erforderliche Kapazität hängt auch von der Kapazität des Prüfobjekts, der Betriebsfrequenz und den Prüfbedingungen ab.

F3: Kann das System sowohl für Kabel als auch für GIS verwendet werden?

Möglicherweise, wenn die ausgewählte Konfiguration die elektrischen Anforderungen für jede Anwendung erfüllt.

F4: Was sollte für ein EHV-Projekt in Betracht gezogen werden?

Zu den wichtigsten Parametern gehören Prüfspannung, Kapazität, Strom, Frequenzbereich, Prüfdauer, Messsystem, Laborlayout und Sicherheitsbestimmungen.

F5: Können Sie eine vollständige Projektlösung liefern?

Ein vollständiger Anwendungsbereich kann diskutiert werden, einschließlich der Stromversorgung, des Anregungstransformators, der Reaktormontage, des Spannungsteilers, des Steuerungssystems und der vereinbarten technischen Unterstützung.

Besprechen Sie Ihr EHV/UHV-Projekt

Bereitstellung der erforderlichen Spannung, des Prüfobjekts, der Kapazität, des anwendbaren Standards und des Projektumfangs.
