| القدرة المقدرة: | 50 ~ 2000 كيلو فولت أمبير، قابلة للتخصيص | ارتفاع درجة الحرارة: | ≥65K بعد التشغيل المقنن لمدة 60 دقيقة (50 هرتز) |
|---|---|---|---|
| قيمة PD: | 1 ~ 3pC عند الجهد المقنن | الإدخال الأساسي: | 0.35 كيلو فولت ~ 10 كيلو فولت |
| مستوى الجهد: | 100 كيلو فولت ~ 1000 كيلو فولت، قابلة للتخصيص | وضع التعزيز: | مرحلة واحدة: محول / رنين سلسلة |
| إبراز: | معدات اختبار الجهد العالي المتردد 50 كيلو فولت أمبير,معدات اختبار الجهد العالي المتردد 2000 كيلو فولت أمبير,معدات اختبار تحمل الجهد للتفريغ الجزئي |
||

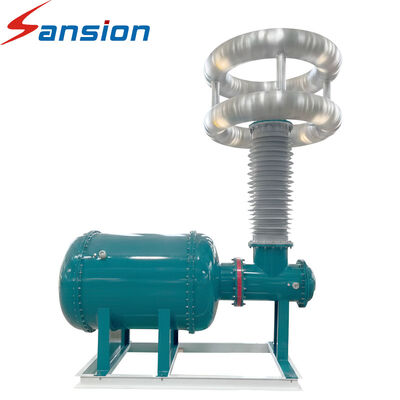

لدينا SX المطورة بشكل مستقلجهاز الاختبار الكهربائي المجمع غير المملئ بالغاز GTU (جهاز اختبار الجهد المقاوم للكهرباء مع إفراز جزئي GIS)مصممة خصيصًا لمعدات الطاقة عالية الجهد المعزولة بالغاز مثل GIS و GIL. يمكنها إكمال اختبار النوع المصنع،اختبار فحص الجودة في المصنع واختبار التسليم الوقائي في الموقع لهذه المعدات في محطة واحدة.
مجهزة بواجهة خارجية لتغطية الجهد العالي ، فإن الجهاز متوافق أيضًا مع الكشف عن الجهد المقاوم والفراغ الجزئي للمعدات الكهربائية التقليدية عالية الجهد.هو أساسي معدات الاختبار عالية الجهد لمصنعي مفاتيح عالية الجهد، مؤسسات اختبار الطاقة وشركات تشغيل وصيانة شبكة الكهرباء.

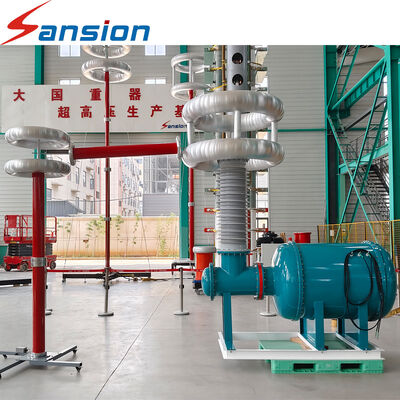

اعتمادا على هيكل الدرع المملوء بالغاز المتكامل ، فإن المعدات بأكملها تقمع التفريغ الجزئي بطريقة شاملة من هيكل الأجهزة وتصميم العزل وتكنولوجيا الدرع ،تحقيق اختبار مستقر طويل الأجل في سيناريوهات متعددة مثل مختبرات الجهد العالي، مواقع المحطات الفرعية ومصانع تصنيع المعدات.

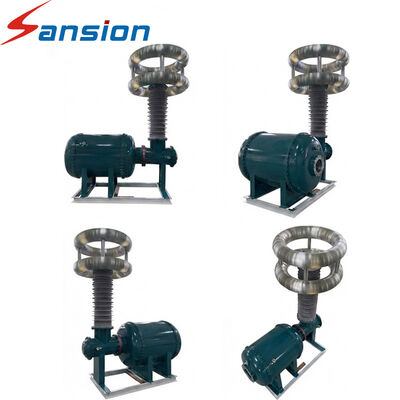

المعدات تعتمد تصميمًا وحدويًا ، مما يقلل من صعوبات النقل والتركيب.
يسمح مبدأ الرنين باختبار معدات GIS عالية السعة مع طاقة مدخل أقل.
تكنولوجيا التحكم المتقدم في التردد توفر جهد اختبار مستقر
يمكن تكوين النظام وفقًا لمستويات الجهد المختلفة لـ GIS ومتطلبات السعة.
| المعلم | المواصفات |
|---|---|
| درجة الجهد الاسمي | 100kV، 200kV، 250kV، 300kV، 500kV، 800kV، 1000kV (درجات الجهد العالي للغاية تدعم التطوير المخصص) |
| السعة المسموح بها | 50kVA ~ 2000kVA (يمكن تخصيص سعة كبيرة جدا) |
| وضع زيادة الجهد العالي |
تحفيز محول HV + وضع الرنين المتسلسل (تردد الطاقة / التردد المتغير اختياري) هيكل الزيادة من مرحلة واحدة ، لا يلزم الزيادة المتدفقة |
| الجهد الدخالي الأساسي | 0.35كيلو فولت ~ 10كيلو فولت |
| التفريغ الجزئي الذاتي للمعدات | 1 ~ 3pC (تحت الجهد القياسي، الظروف المحيطة القياسية) |
| مؤشر ارتفاع درجة الحرارة | ≤ 65K بعد 60 دقيقة من التشغيل المستمر تحت التيار الاسمي (50Hz) |
أ:A GIS Partial Discharge & Withstand Voltage Test System is a specialized high voltage testing device designed for insulation performance verification of Gas Insulated Switchgear (GIS) and Gas Insulated Lines (GIL). انه يولد مستقر التيار المتردد الخروج عالية الجهد للقيامتردد الطاقة يقاوم اختبارات الجهدوقياسات التفريغ الجزئي، مما يساعد على اكتشاف عيوب العزل، ومشاكل التجميع، ومخاطر الفشل المحتملة قبل تشغيل معدات GIS.
A: AC مقاومة الجهد اختبار التحقق من ما إذا كان عزل GIS يمكن أن تتحمل بأمان الجهد التشغيلي وظروف الإفراط في الجهد المؤقت.
ج: يمكن تخصيص نظام اختبار التفريغ الجزئي ومقاومة الجهد GIS وفقًا لفئات الجهد GIS المختلفة. تشمل مستويات الجهد النموذجية:
يمكن تخصيص مستويات الجهد العالية وفقًا لمتطلبات العملاء.
الجواب: يستخدم النظام بنية تكنولوجيا الرنين عالية الجهد.
الجواب: يستخدم نظام اختبار الجهد المقاوم لـ GIS بشكل رئيسي لـ:
يتم تطبيقه على نطاق واسع في محطات التحول عالية الجهد ، وأنظمة نقل الطاقة ، ومشاريع الطاقة واسعة النطاق.
